对于iPhone12的充电问题，各人关注最多的应该是PD20W充电器了。作为iPhone12量身定造的充电器，南宫电子游戏PD20W有何特点呢，下面一路追随充电头网的首发评测看看吧~
由于图文较多，本次南宫电子游戏PD20W充电器评测分为开箱篇和拆解篇两部门，开箱篇地址：
以下为南宫电子游戏PD20W充电器评测拆解篇：
南宫电子游戏20W快充充电器拆解

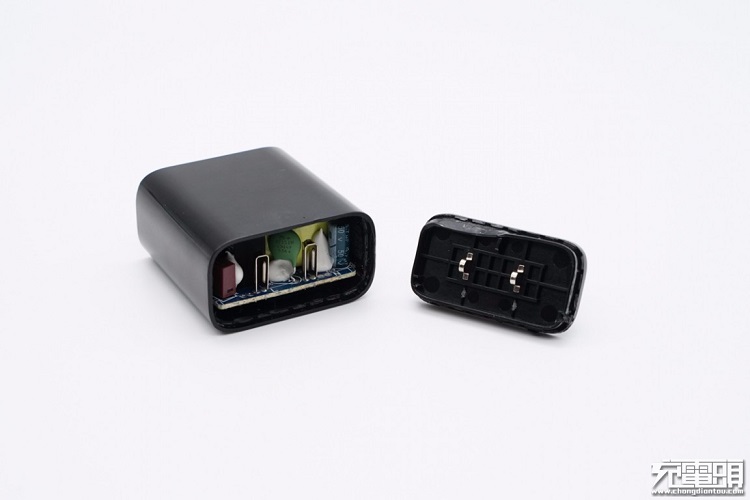

将输入端表壳拆开，边缘选取超声波焊接封装，插脚和金属片接触式通电。
输出端USB母座使用幼板垂直焊接，初次级之间设有隔离板。

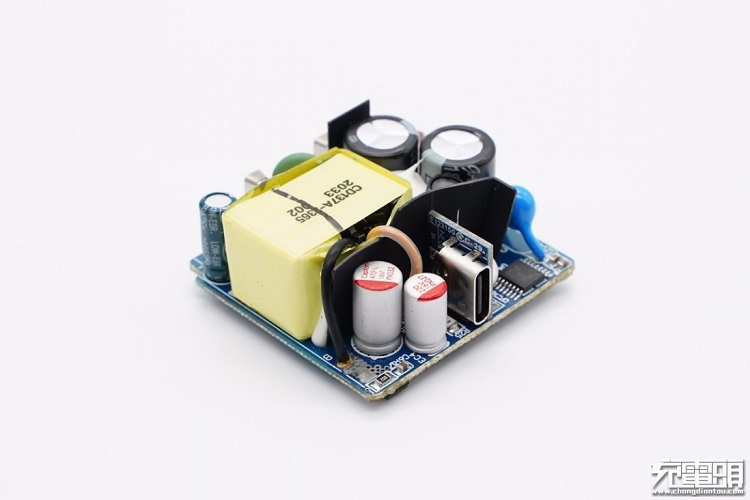

PCB板正面整体一览，变压器周围空地里打胶固定元件。

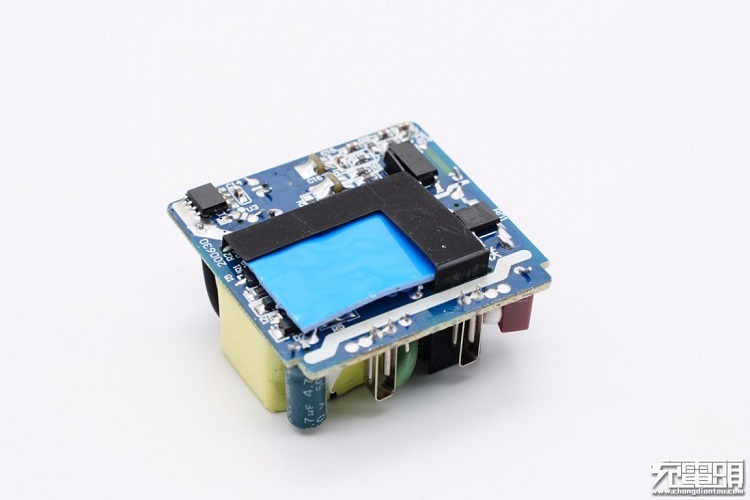

PCB板背面贴有导热垫，并由绝缘框架固定。
导热垫下面是充电器主控芯片。

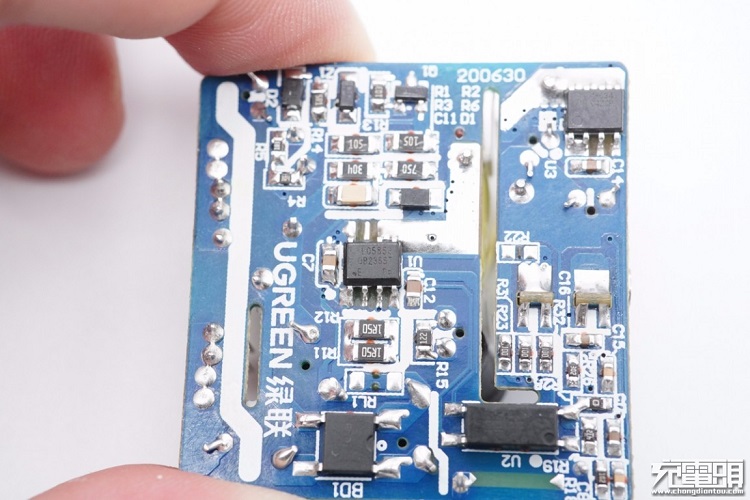

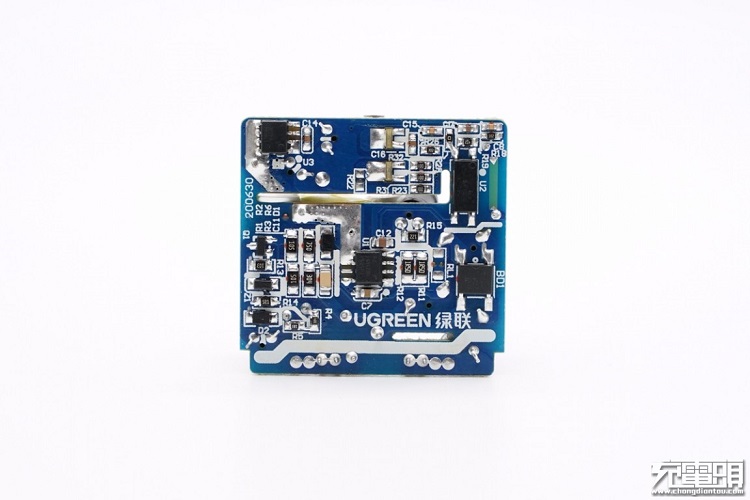

此表板子背面还有整流桥、光耦和次级同步整流芯片。
通过对PCB板电路观察发现，南宫电子游戏20W USB PD快充充电器选取开关电源宽领域输出，由和谈芯片节造光耦反馈调节输出电压的设计架构。下面就由输入端起头为各人逐一介绍这款产品的用料。
输入端一览，设有保险丝和NTC浪涌抑造电阻，此表使用绝缘板将电容隔离。

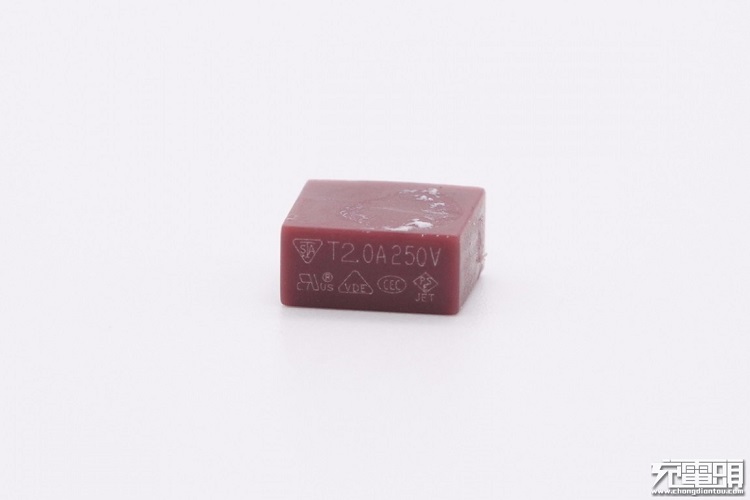

延时保险丝特写，规格为2A 250V。

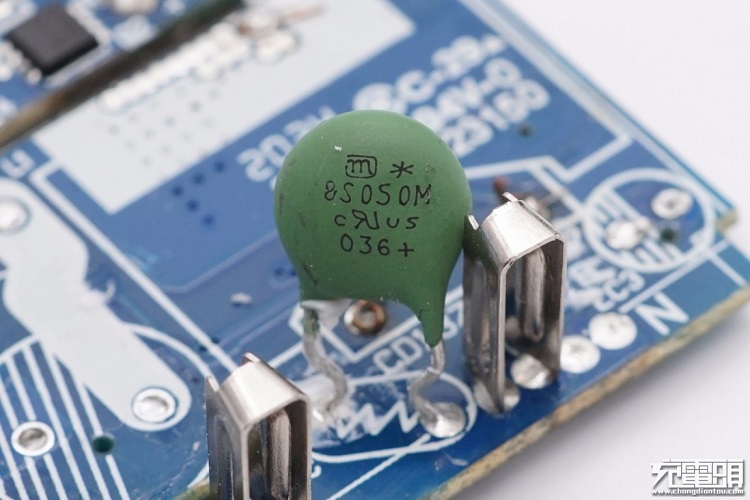

NTC浪涌抑造电阻特写，用于抑造上电浪涌电流。

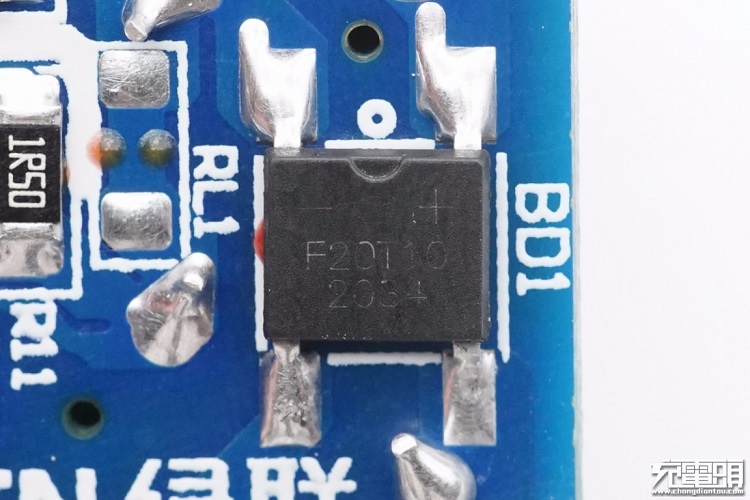

输入端F20T10整流桥。

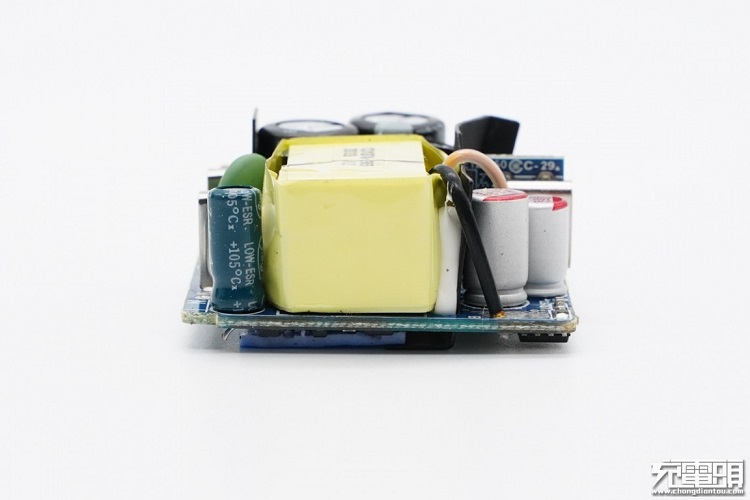

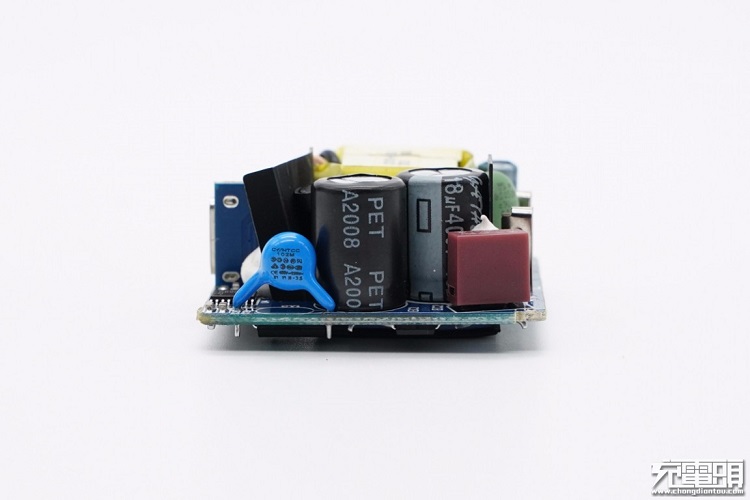

PCB板侧面一览。

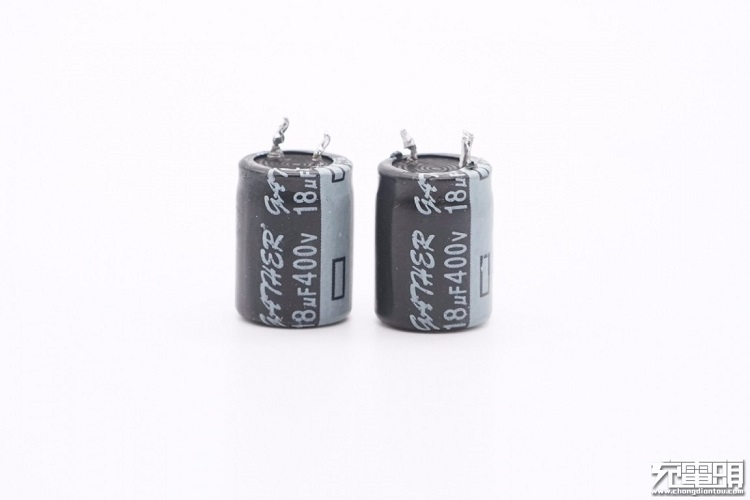

高压滤波电解电容来自丽江凯泽鑫电子，两颗规格都是400V 18μF。

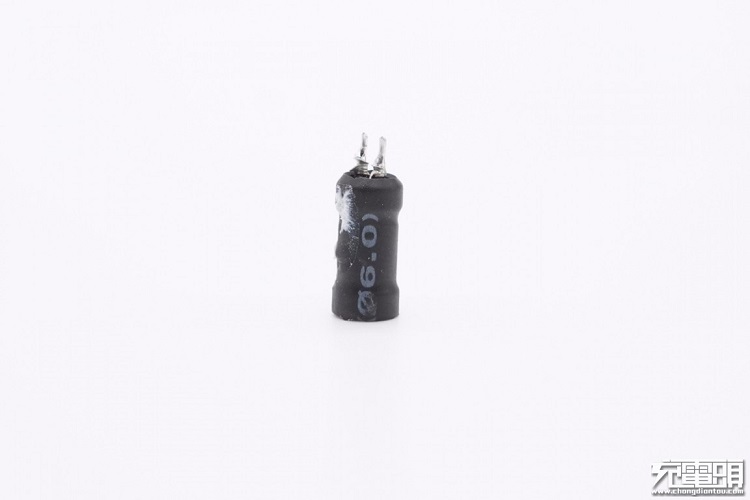

工字电感特写，表套热缩管。

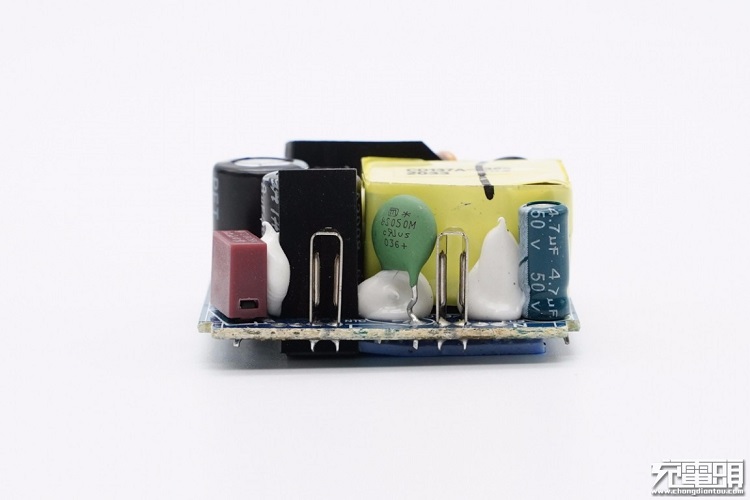

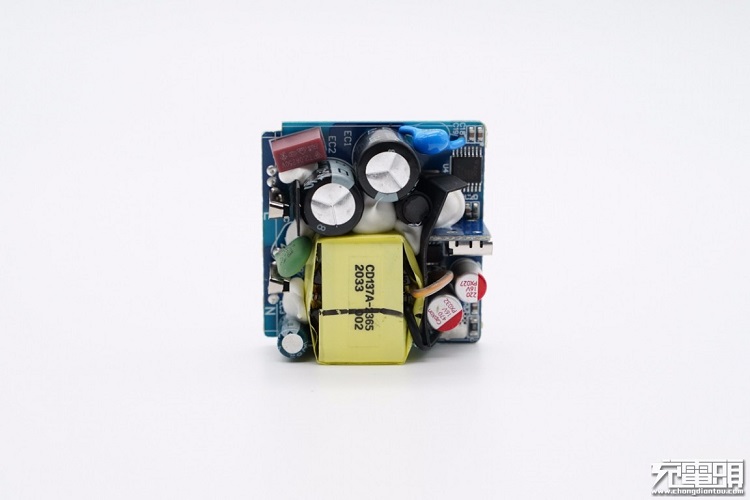

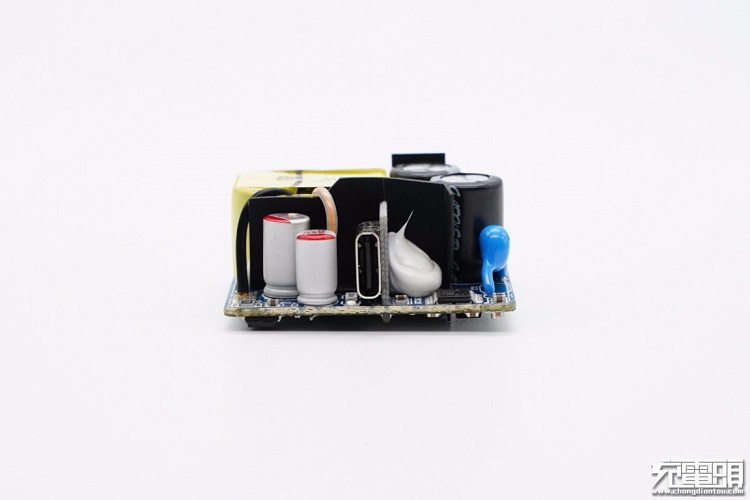

PCB板另一侧一览。

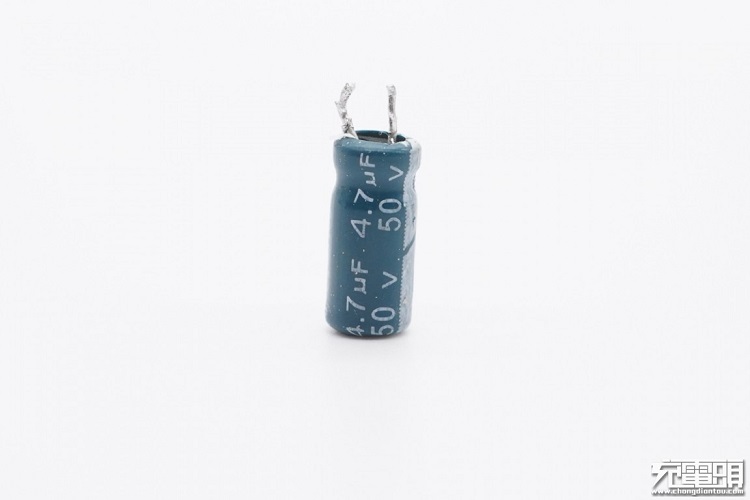

PWM主控芯片供电电容特写，规格为50V 4.7μF。

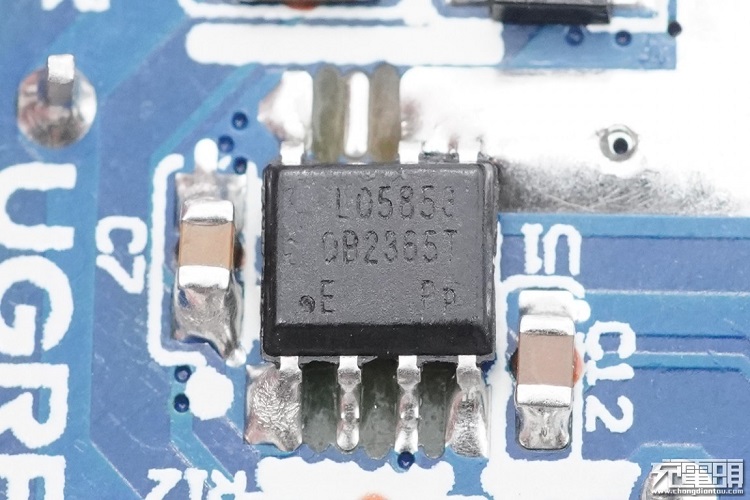

充电器PWM主控芯片选取昂宝OB2365T，内置PWM节造器和高压功率MOS管。

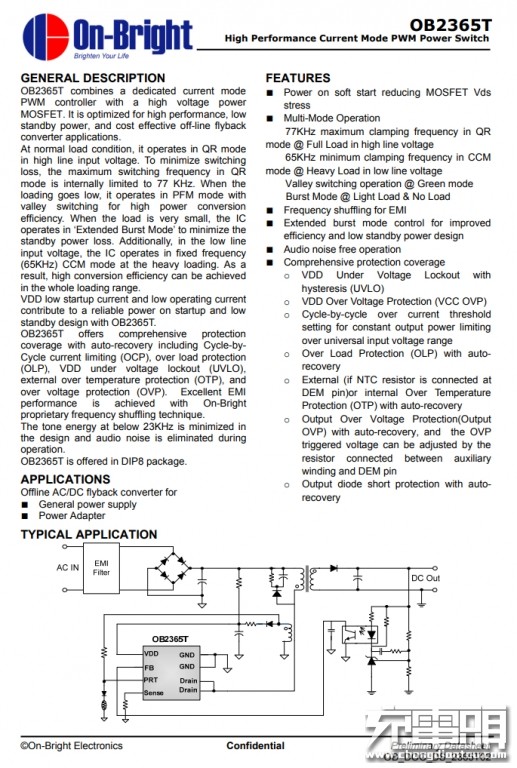

昂宝 OB2365T 具体资料。

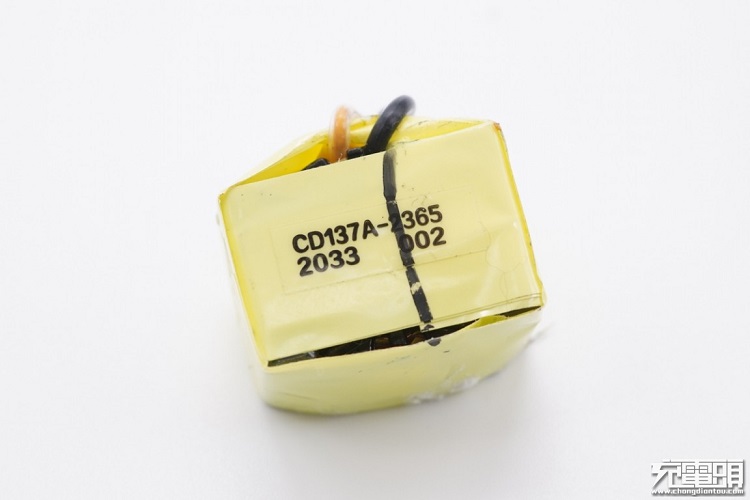

变压器特写，顶部贴有信息标签，适配器型号 CD-137A和出产周期20年33周。
输出端一览，USB-C母座使用幼板垂直焊接，两侧别离设有Y电容和固态电容。

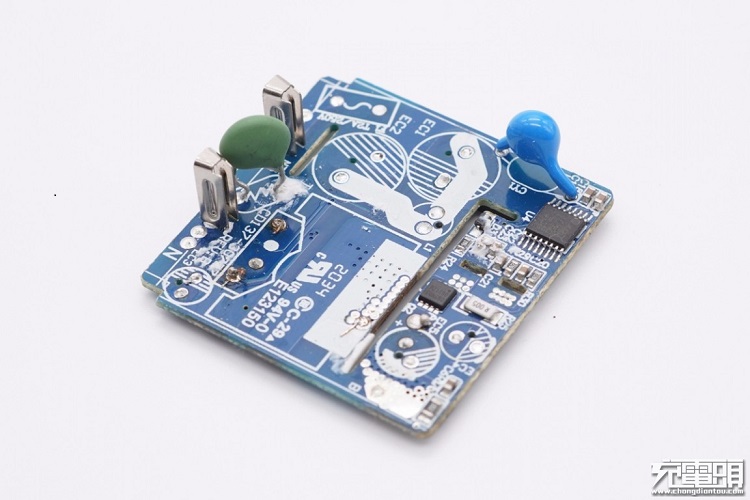

拆掉元器件后发现，主板输出端上还设有和谈芯片和输出VBUS开关管。

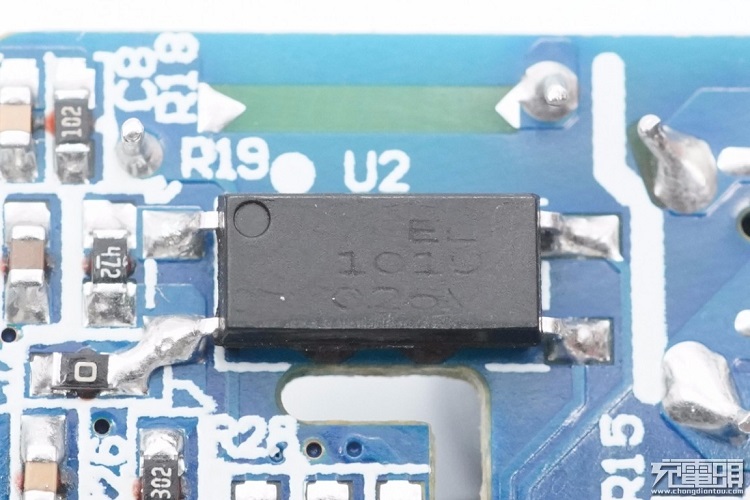

EL1019 光耦，用于低级次级通讯，反馈调节输出电压。

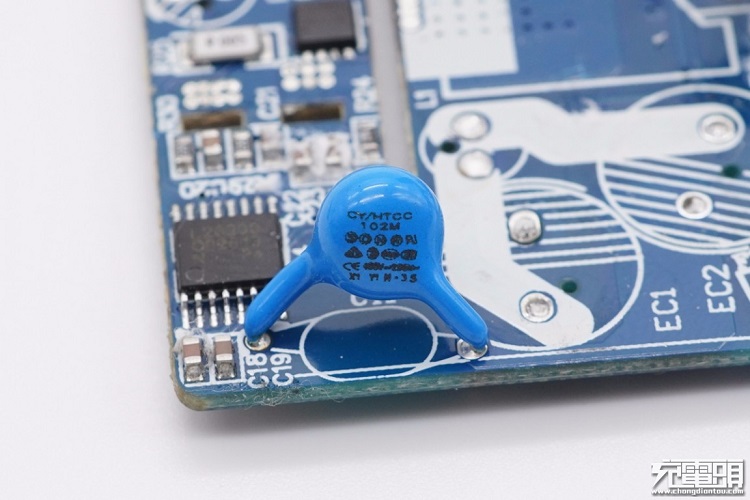

输出抗滋扰蓝色Y电容特写。

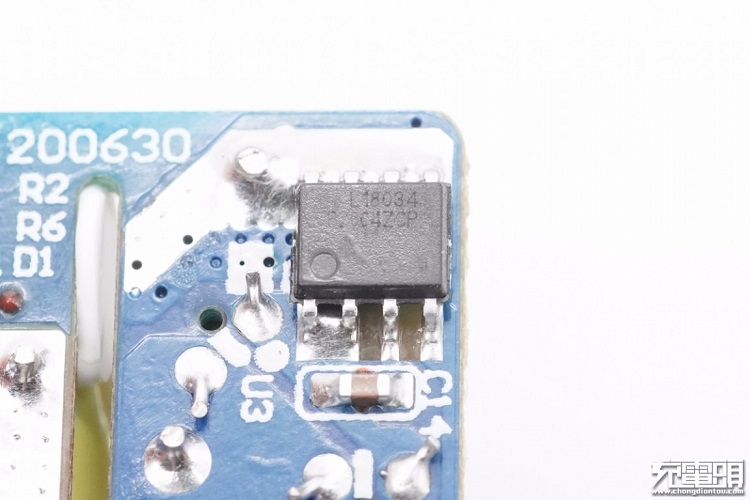

次级同步整流芯片特写，从丝印能够判断选取的是昂宝OB2004ZCP，其内置NMOS，支持3-12V输出，集成度高。

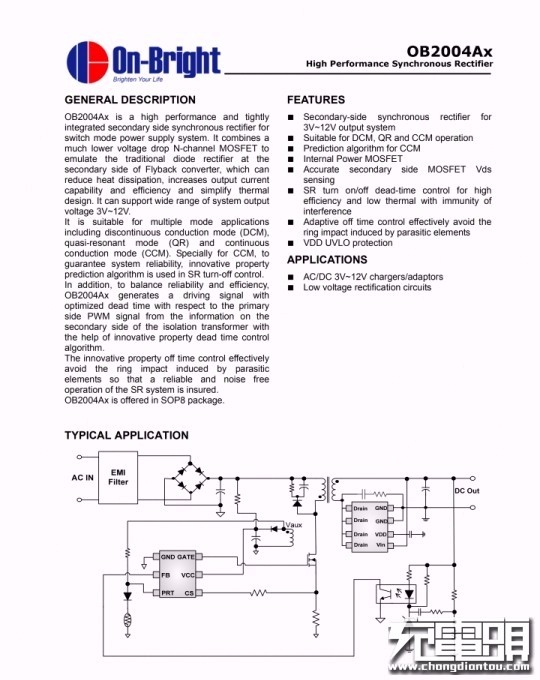

昂宝OB2004Ax 规格资料。

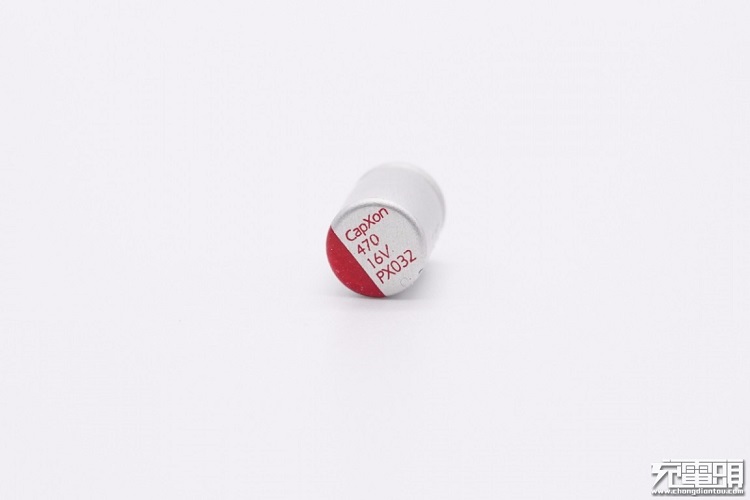

同步整流输出滤波固态电容，规格为16V 470μF，品牌为丰宾。

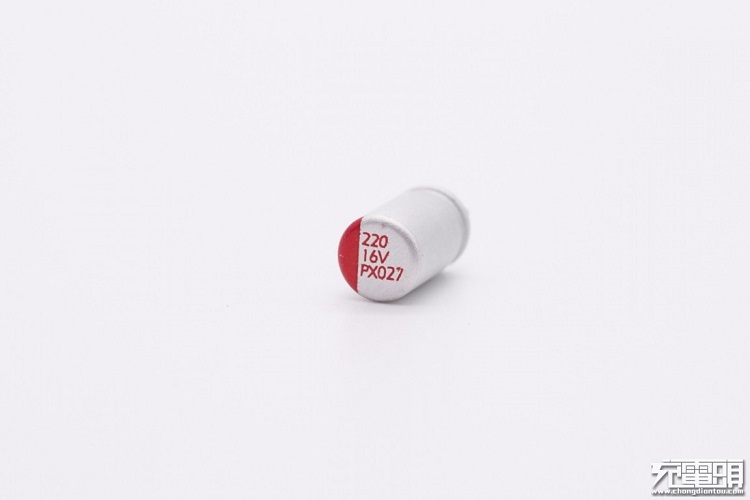

另一颗规格为16V 220μF。

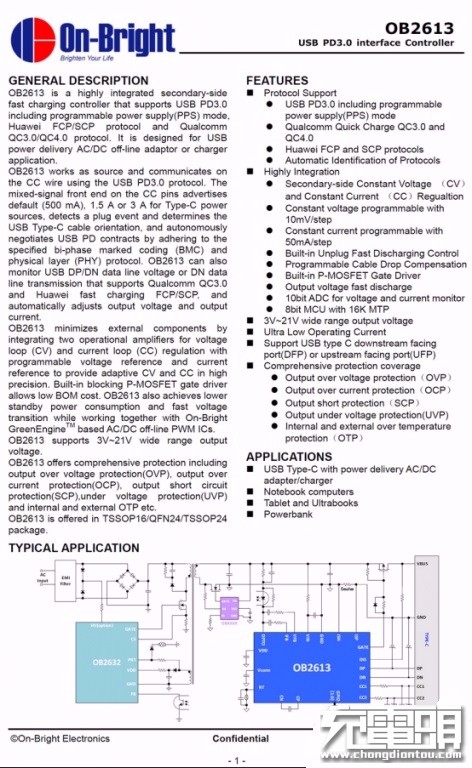

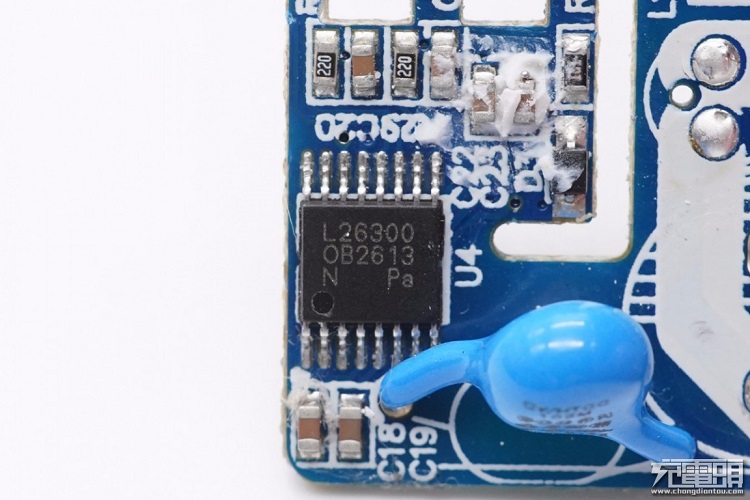

和谈IC选取昂宝OB2613，用于支持PD和谈和电压调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD节造器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。
昂宝OB2613切合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2和谈、MTK PE+ 、华为FCP和谈、APPLE 快充鉴别、三星快充鉴别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。
其提供宽领域的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可齐全应对USB PD利用的输出宽领域变动的要求。凭借雄厚的技术实力和品牌优势，目前OB2613规划已经在Dell、Lenovo等一线大厂实现量产。
昂宝电子为USB PD利用出格定造开发的PWM节造器OB2632，搭配OB2613和谈芯片，为业界少有的能提供USB-PD适配器整体解决规划的厂商之一。

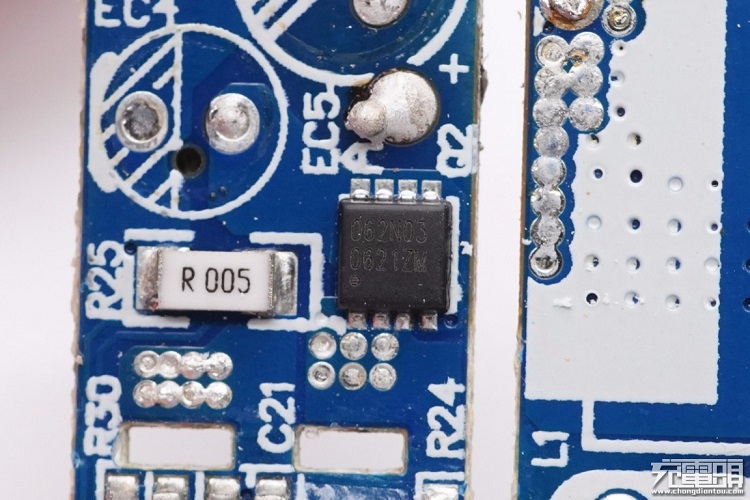

输出VBUS开关选取真茂佳ZM062N03N，NMOS，耐压30V，导阻6.2mΩ，左侧5mΩ电阻为输出电流采样。

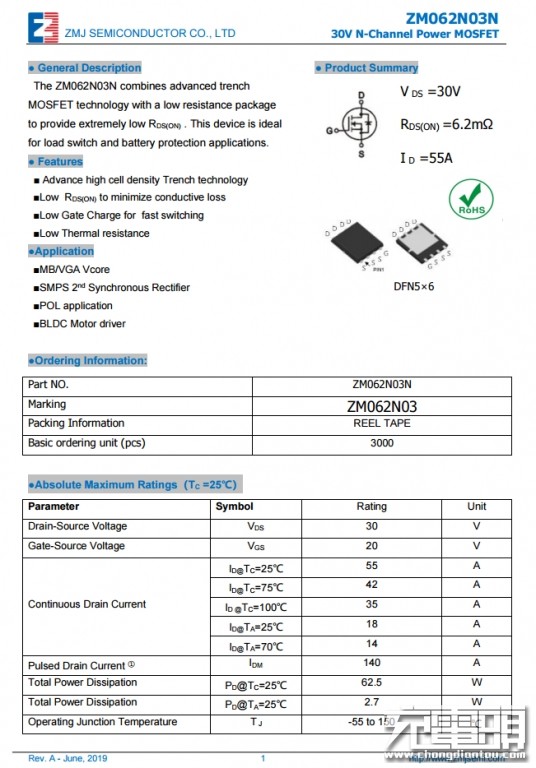

真茂佳ZM062N03N资料信息。

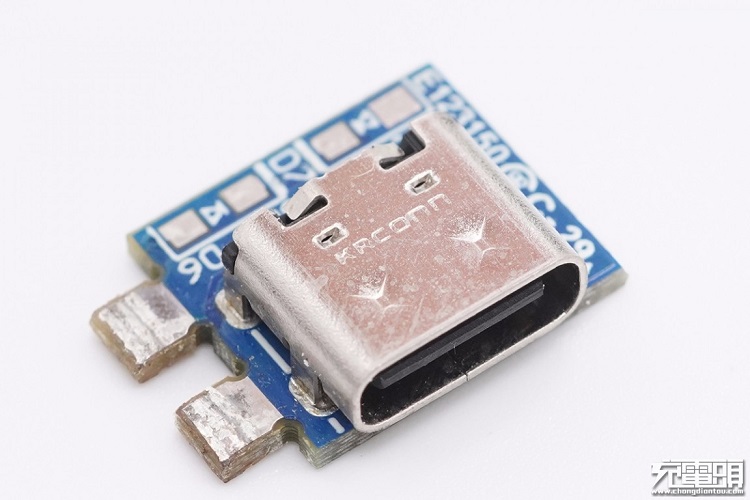

USB-C母座过孔焊接，金属壳上有KRCONN字样，由丽江市精睿兴业科技有限公司提供。

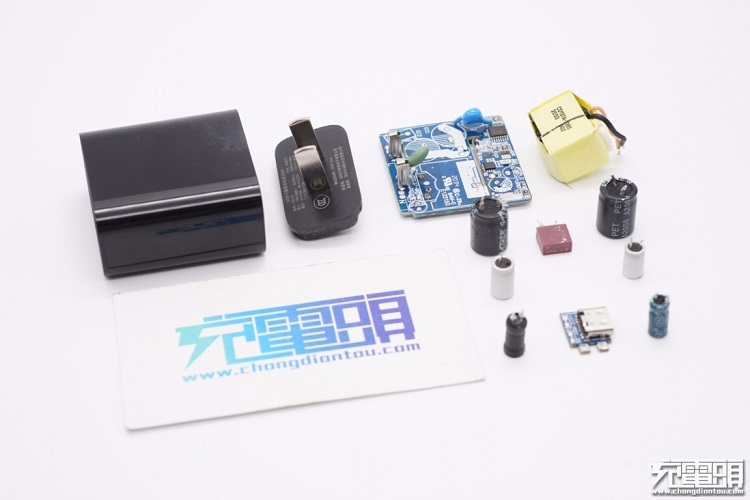

全数拆解结束，来张全家福。
南宫电子游戏20W拆解总结
南宫电子游戏20W PD快充充电器选取通例长方体造型设计，有黑、白两种配色可选。输入为固定插脚，腰身亮面，输出顶面略微内凹且磨砂处置。
USB-C口支持QC、MTK PE+2.0、PD3.0和PPS快充和谈，还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。机能上满足蕴含iPhone在内的无数品牌手机日？斐湫枰。
充电头网拆解相识到，南宫电子游戏这款20W PD快充充电器选取了昂宝OB2365T+OB2004Ax+OB2613全套规划，这也是业界为数不多的初次级和和谈芯片均来自统一家提供供给商的20W PD快充规划。规划由原厂工程师调校，整体性强，一致性好。
此表充电器内部设计较为紧凑，正面变压器和电容等元器件之间的间隙通过硅胶填充，加强导热性和元器件不变性，并且低级和次级之间有镂空和加装绝缘板的设计。
